CJVP系列
CJVP系列(大提液量系列噴射型塔板)是在噴射型傳質理念的基礎上開發出來的專利產品，該塔板針對較臟的物系具有更強的適用性，抗堵能力強，且由于CJVP塔板通量大，特別適用于極限擴能的工況。
01性能特點
塔板因V型折流板的位置布置靈活，所以它的空間利用率更高，延長了傳質時間。
V型折流板具有捕霧功能，使氣體霧沫夾帶的可能性大為降低。
塔板允許操作氣速比一般浮閥等鼓泡態塔板高出1.5-2.0倍，提高整塔的處理能力。
塔板在結構設計上沒有可堵塞的部件，在塔板開孔處氣速較高不易形成堵塞，不形成氣泡。
通過實驗驗證，該塔板氣體對液體的提升能力更強，特別適用于一些大液氣比物系的分離。
02適用工況
大液氣比的工況
擴能改造的工況
堵塞嚴重物系的工況
03技術應用
抗堵物系
新疆某企業脫酸脫氨塔原塔內件為固閥塔板，開車運行后因塔板堵塞而頻繁發生液泛現象，2018年被迫進行6次清理大檢修，嚴重影響并制約裝置長周期穩定運行。

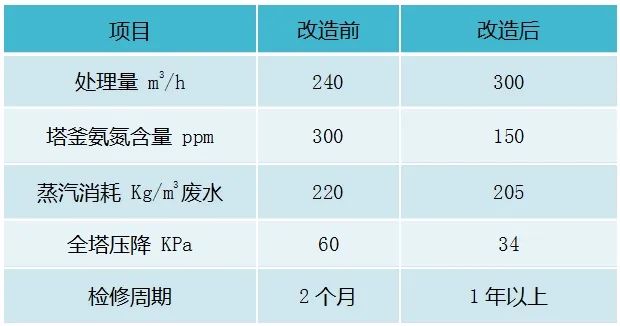

2019年更換為我公司CJVP塔板后，裝置運行穩定，檢修周期延長，處理量擴大25%，蒸汽消耗節省5%以上，改造前后數據對比如下：
按年運行8000小時計，每年可節約蒸汽36000噸，蒸汽價格按照100元/噸計算，每年節能效益為360萬元。
極限擴能
山東某石化企業常減壓擴能改造項目，原有初餾塔、常壓塔及汽提塔等塔內件均為浮閥塔板，年處理量最大為150萬噸。根據市場需求，年處理量需要擴大至250萬噸，原浮閥塔板處理能力不足，全塔阻力嚴重偏大，側采餾分重疊嚴重，達不到分離精度要求。
 |
 |
 |
 |
